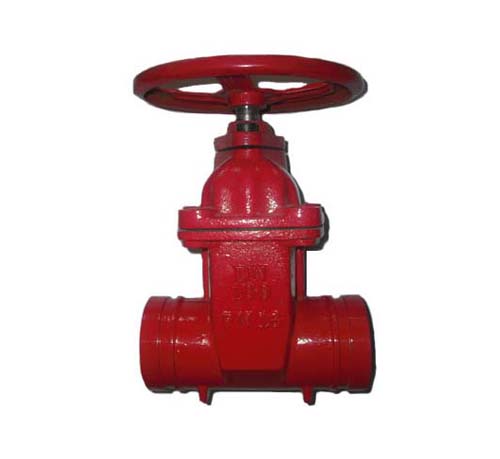

沟槽闸阀技术与密封原理

沟槽闸阀技术方案：

该阀为双平行闸板阀，入口密封方式，入口阀板由密封套和卸力阀板组成为主密封闸板。密封套与卸力阀板同步移动但又不相连，管道压力通过卸力阀板、调平力臂传递给出口面的阀座，这样将大幅度的提高软密封面的结合力。阀板外面套有橡胶密封套。软密封材料在启闭过程中，与阀座保持有   的距离，使软密封材料在无磨擦无折压的环境中工作。密封套将管道中输送的液体与阀芯内的部件隔离，免受液体的腐蚀和杂质的阻塞。此阀的密封材料换非常方便，所以使用寿命是一般闸阀的5倍以上。

沟槽闸阀发的：

解决阀座和阀板的密封面腐蚀或变形后，阀板能自动补偿的并压紧密封面以及阀门与阀板间压力自动平衡的问题，解决软密封材料受磨擦而损坏密封面的问题，由于该闸阀的密封套可换，增长阀门的使用。

沟槽闸阀实用范围：

通径φ50-φ400mm，压力2.5-4.0MPa，小于200℃的各种常温液体。

现有的闸阀在阀体、阀盖及各部件均完好的情况下，仅仅是密封面稍有变形或腐蚀，阀门就不能使用。这些阀门非厂不行，所以造成的浪费。因此使用单位希望的闸阀是：阀座、阀板密封面不易变形，，易损的密封材料可换。阀板在启闭时与密封面不要有磨擦或尽量减少磨擦，这样可以避免软密封闸阀的种种不足。

沟槽闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。使用楔形闸板的目的是为了提高辅助的密封载荷，以使金属硬密封沟槽闸阀既能对高介质压力，也能对低介质压力进行密封。关闭时顺时针旋转阀杆，使软密封闸阀密封面和阀体密封面密合而达到密封。但是，金属密封的沟槽闸阀由楔入作用所产生的端密封比压受到介质的作用力往往不足以达到端密封。所以说金属密封沟槽闸阀属单面强制密封。

沟槽闸阀研磨的注意事项研磨是对工件的一种加工。为了工件的研磨质量。   注意以下几点：

(1)设差耍求不很高的下件(如长度或直径误差)。也可在常温下进行研磨。

(2)研磨场地要求干燥，一般相对湿皮为40%一60%，遨免湿度大引起工件加工表面锈蚀。

(3)注意研磨时的清洁工作。包括工作场地的空气清洁，工件及研其衷面的清洁作的不注消工作。

(4)研磨的工作场地应避免振动，防止由于振动而影响加工和梢度侧量。因此，应远离工汽摊，铁轨冲床等振动较大的地方。

受控减压止回阀和电磁阀用于控侧油动机油压的建立和泄压。而电磁阀用于控制受控减压止回阀的动作。
